造船生产设计讲义是指导船舶建造全过程的核心技术文件,其核心任务是将设计阶段的原理性方案转化为可执行的施工图纸和技术指令，实现设计、生产、成本、管理的一体化协同，它以船舶建造工艺为导向，通过模块化、数字化手段，将复杂的船舶结构系统拆解为可量化、可控制的生产单元，最终形成指导车间作业的详细数据包，以下从生产设计的目标、流程、核心内容、技术工具及管理要点五个维度展开阐述。
造船生产设计的目标与意义
造船生产设计的根本目标是“面向制造的设计”（DFM），即在设计阶段充分考虑生产工艺、设备能力、成本控制等因素，确保设计方案具备良好的可建造性，其核心意义在于：通过前置生产策划，减少施工阶段的返工和浪费；通过数字化数据传递，实现设计、生产、供应链的信息无缝对接；通过标准化和模块化设计，提高生产效率和质量稳定性，与传统设计相比，生产设计更强调“可施工性”，例如在分段划分时需考虑起重能力、焊接工艺、涂装要求等实际因素，而非仅满足结构强度需求。
造船生产设计的基本流程
生产设计流程通常分为策划、详细设计、出图与发布四个阶段，各阶段紧密衔接且需反复迭代优化。
- 策划阶段：依据合同技术规格书和船厂建造方针，确定生产设计的基本原则，包括分段划分方案、建造路线图、工艺标准、物量统计规则等，此阶段需与生产、采购、质量等部门协同，确保方案的可行性。
- 详细设计阶段：在总体设计基础上，进行结构、舾装、涂装等专业的详细建模，结构专业需完成零件分割、节点细化、开孔补强等设计；舾装专业需确定设备基座、管路走向、电缆敷设路径等，此阶段的核心是生成“生产信息模型”，包含几何信息和非几何信息（如材质、焊接要求、检验标准等）。
- 出图阶段：基于详细模型，自动生成或手动绘制施工图纸，包括零件加工图、装配图、安装图、托盘清单等，图纸需符合船厂工艺标准，标注清晰、尺寸准确，并包含材料表（ML）、焊接符号（WPS）、涂装代码等信息。
- 发布与反馈阶段：图纸经审核后发布至生产车间，同时建立反馈机制，收集施工过程中的问题并返回设计阶段优化，形成“设计-建造-反馈”的闭环管理。
生产设计的核心内容
生产设计涵盖船体、舾装、涂装三大专业，其核心内容可归纳为“模型+数据+图纸”三位一体的成果体系。

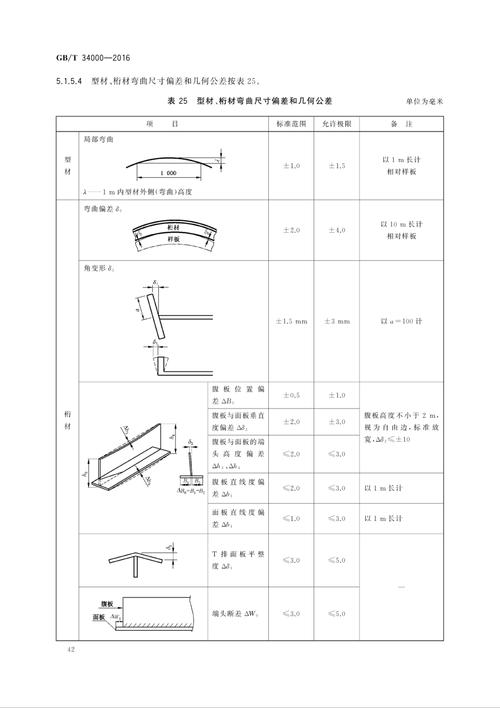

- 船体生产设计：主要包括分段结构建模、零件套料、数控编程等，通过三维软件（如Tribon、AVEVA Marine）完成分段模型构建后，自动生成零件展开图和套料图，指导钢板切割和型材加工，需优化零件拼焊顺序，减少变形和焊接残余应力。
- 舾装生产设计：分为铁舾、木舾、电舾等子专业，铁舾设计需确定设备基座形式、紧固件规格及安装位置；电舾设计需规划电缆走向、托盘分配及设备接线图；管舾设计则需进行管路路径优化，避免干涉并满足应力要求，舾装设计的关键是“托盘管理”，即将舾装件按区域、阶段分类打包，实现高效配送和安装。
- 涂装生产设计：根据船体分段划分和建造阶段，确定涂装区域、涂层规格、表面处理要求及涂装面积统计，需避免结构死角导致的涂装盲区，并考虑焊接、火工校正后的二次涂装问题。
生产设计的技术工具与数字化应用
现代造船生产设计高度依赖数字化工具,核心软件包括三维建模系统（如AVEVA、Tribon）、CAD平台（如AutoCAD）、PLM（产品生命周期管理）系统等，数字化技术的应用主要体现在：
- 三维协同设计：多专业在同一模型中工作，通过碰撞检查提前发现干涉问题，减少现场返工。
- 参数化与模块化：建立标准件库和模块化模型，快速生成相似船型设计方案，缩短设计周期。
- 数据驱动：通过PLM系统实现设计数据与生产数据的集成，自动生成物料清单（BOM）、工时定额等管理信息。
- 虚拟仿真：利用VR技术模拟分段吊装、设备安装等过程，优化工艺方案并验证安全性。
生产设计的管理要点
生产设计的成功实施需依托完善的管理体系,核心要点包括：
- 标准化体系建设：制定统一的设计标准、图纸模板、编码规则，确保设计成果的一致性和可读性。
- 团队协同机制：建立设计、生产、采购的跨部门协同小组，定期召开设计评审会，及时解决接口问题。
- 进度与成本控制：通过项目管理工具（如Project）跟踪设计节点，结合物量统计实现成本动态监控。
- 人员培训：强化设计人员的工艺意识，定期开展软件操作和船厂实践培训，提升综合设计能力。
相关问答FAQs
Q1：生产设计与详细设计的区别是什么？
A：详细设计（又称合同设计）侧重于船舶性能、结构强度等原理性方案的确定，输出技术规格书和计算书；生产设计则侧重于将原理方案转化为可施工的详细数据和图纸，更强调工艺可行性和经济性，详细设计确定船体主尺度，而生产设计需在此基础上完成分段划分、零件加工等具体设计。
Q2：如何通过生产设计降低船舶建造成本？
A：生产设计通过以下途径降低成本：①优化材料套料，提高钢板利用率，减少边角料浪费；②合理划分分段，减少高空作业和大型起重设备使用；③推行模块化建造，缩短船台周期；④通过数字化仿真提前发现设计问题，避免返工导致的工时和材料浪费，据统计，科学的生产设计可使建造成本降低5%-10%。
