船舶管系附件手册是船舶建造、维修和管理过程中不可或缺的技术文件，它系统性地收录了船舶管系系统中各类附件的结构、规格、功能、安装要求及维护保养方法等内容，为工程人员提供了标准化的操作指南和技术支持，手册的编制旨在确保管系系统的安全性、可靠性和使用寿命，同时提高施工效率，降低运营成本。

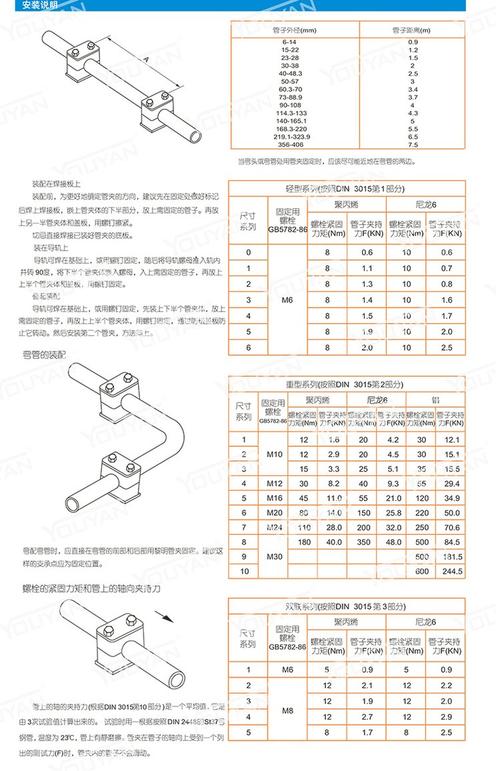

船舶管系附件种类繁多,根据功能可分为连接附件、支撑附件、控制附件、密封附件等，连接附件主要包括法兰、螺纹接头、卡套接头等，用于管路之间的连接，法兰是最常用的连接方式，分为平焊法兰、对焊法兰、螺纹法兰等，其选择需考虑介质的压力、温度及管子材质，在高压蒸汽管系中，通常采用对焊法兰，因其强度高、密封性好；而在低压水管系中，平焊法兰因成本较低、安装方便而被广泛应用，螺纹接头则多用于小口径管路或需要频繁拆卸的部位，其密封性能依赖于螺纹精度和密封材料，支撑附件包括管夹、吊架、支座等，用于固定管路，防止因振动或重力导致的变形损坏，支撑附件的布置需根据管路的走向、介质流速及船体结构特点进行设计，确保管系受力均匀，避免应力集中。
控制附件是管系系统中的“调节器”，主要包括阀门、安全阀、止回阀等，阀门用于调节介质的流量、压力和流向，常见类型有截止阀、闸阀、球阀、蝶阀等，截止阀适用于截断介质流动，密封性能好，但流动阻力较大；闸阀则多用于全开全闭工况，流体阻力小；球阀和蝶阀操作便捷，适用于快速启闭，安全阀是管系系统的重要安全装置，当压力超过设定值时自动开启，泄放多余压力以保护设备，安全阀的选型需根据介质的性质、工作压力及泄放量确定，并定期进行校验，确保其动作可靠，止回阀用于防止介质倒流，常见类型有升降式、旋启式和蝶式，其安装方向必须与介质流向一致，否则将失去止回功能。
密封附件是保证管系系统不泄漏的关键,主要包括垫片、O型圈、密封胶等，垫片用于法兰连接处的密封，材料有橡胶、石棉、金属缠绕垫等，选择需考虑介质的温度、压力及腐蚀性，在高温油管系中，通常采用金属缠绕垫，因其耐高温、耐高压；而在水管系中，橡胶垫因成本低、密封性好而被广泛使用，O型圈多用于螺纹接头或法兰的辅助密封，其材质多为丁腈橡胶或氟橡胶，需根据介质的兼容性选择，密封胶则用于填充不规则间隙，增强密封效果，常用于低压管路的辅助密封。
船舶管系附件的安装与维护是保证管系系统正常运行的重要环节,安装前，需检查附件的型号、规格是否符合设计要求，表面有无损伤，密封面是否清洁，安装过程中，法兰连接螺栓需按对角顺序均匀拧紧，螺栓扭矩应符合标准要求，避免因受力不均导致泄漏，螺纹连接时，需在螺纹上涂抹合适的密封材料，如聚四氟乙烯生料带，但不得堵塞管路，安装后，需进行压力试验，检查管系及附件的密封性和强度，维护保养方面，需定期检查附件的运行状态，如阀门的开闭是否灵活，有无泄漏现象；安全阀的弹簧是否锈蚀，排放口是否畅通；支撑附件是否松动，管路有无振动异常，对于易损件，如密封垫片、O型圈等，需定期更换，确保其密封性能。
在船舶运营过程中,管系附件的故障可能导致严重的后果，如泄漏、堵塞、误动作等，甚至引发安全事故，工程人员需熟练掌握手册中的技术要求，严格按照规范进行操作，手册中通常还包含附件的故障诊断与排除方法，为快速解决问题提供指导，阀门泄漏可能是由于密封面损坏或垫片老化，需更换密封件或重新拧紧螺栓；安全阀不起跳可能是由于弹簧压力调整不当或阀瓣卡死，需重新调整或拆解清洗。
随着船舶技术的不断发展,新型管系附件不断涌现，如智能阀门、自密封接头等，这些附件具有更高的可靠性和智能化水平，手册也需及时更新，纳入新技术、新产品的信息，以适应现代船舶的需求，手册的编制需遵循相关国际标准和船级社规范，如ISO、SOLAS、CCS等，确保其内容的权威性和适用性。
相关问答FAQs：
-
问：船舶管系附件手册中，如何选择合适的法兰垫片？
答：选择法兰垫片需综合考虑介质的性质（如温度、压力、腐蚀性）、法兰面的形式（如平面、凹凸面）及工况要求，高温高压蒸汽管系推荐使用金属缠绕垫或石墨垫，因其耐高温高压；低温介质管系可选用聚四氟乙烯垫，因其耐低温且化学稳定性好；一般水管系则可采用橡胶垫或非石棉垫，成本较低且密封性良好，需确保垫片的尺寸与法兰匹配，避免因尺寸偏差导致密封失效。 -
问：船舶管系中的安全阀如何进行定期校验？
答：安全阀的定期校验通常由专业人员进行，校验周期一般不超过12个月，校验内容包括：外观检查（确认弹簧、阀瓣、密封面无损伤）、开启压力测试（逐渐升高压力，记录安全阀开始排放时的压力值，与设定值对比，偏差需在允许范围内）、密封性测试（在开启压力下，检查泄漏量是否符合标准），校验合格后，需铅封并出具校验报告，对于安装在关键部位的安全阀，如锅炉、压力容器等，建议增加校验频次，确保其始终处于良好工作状态。
